Plotnine : R에서 비롯한 패키지

plotnine

Author

강신성

Published

2023-10-09

plotnine : R에서의 문법을 이용하여 그래프를 그려보자!

1. 라이브러리 import

##!pip install plotnine   ## plotnine이 구축되지 않은 경우 설치해야 한다.

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from plotnine import *

import plotnine

plotnine.options.dpi= 150
plotnine.options.figure_size = (6, 5)

간단한 그래프 설정이다.

2. `mpg` data

A. read data

df = pd.read_csv('https://raw.githubusercontent.com/guebin/DV2022/master/posts/mpg.csv')
df

	manufacturer	model	displ	year	cyl	trans	drv	cty	hwy	fl	class
0	audi	a4	1.8	1999	4	auto(l5)	f	18	29	p	compact
1	audi	a4	1.8	1999	4	manual(m5)	f	21	29	p	compact
2	audi	a4	2.0	2008	4	manual(m6)	f	20	31	p	compact
3	audi	a4	2.0	2008	4	auto(av)	f	21	30	p	compact
4	audi	a4	2.8	1999	6	auto(l5)	f	16	26	p	compact
...	...	...	...	...	...	...	...	...	...	...	...
229	volkswagen	passat	2.0	2008	4	auto(s6)	f	19	28	p	midsize
230	volkswagen	passat	2.0	2008	4	manual(m6)	f	21	29	p	midsize
231	volkswagen	passat	2.8	1999	6	auto(l5)	f	16	26	p	midsize
232	volkswagen	passat	2.8	1999	6	manual(m5)	f	18	26	p	midsize
233	volkswagen	passat	3.6	2008	6	auto(s6)	f	17	26	p	midsize

234 rows × 11 columns

### B. descriptions

df.columns

Index(['manufacturer', 'model', 'displ', 'year', 'cyl', 'trans', 'drv', 'cty',
       'hwy', 'fl', 'class'],
      dtype='object')

- 각 행들이 어떤 의미를 가지는 지 Chat GPT에게 분석을 요청해봤다.

- 그렇단다.

3. `mpg`의 시각화 : 2차원

A. `x=displ`, `y=hwy`

- 예시 1 : 정직하게 메뉴얼대로…

파라미터를 직접 지정해주는 경우

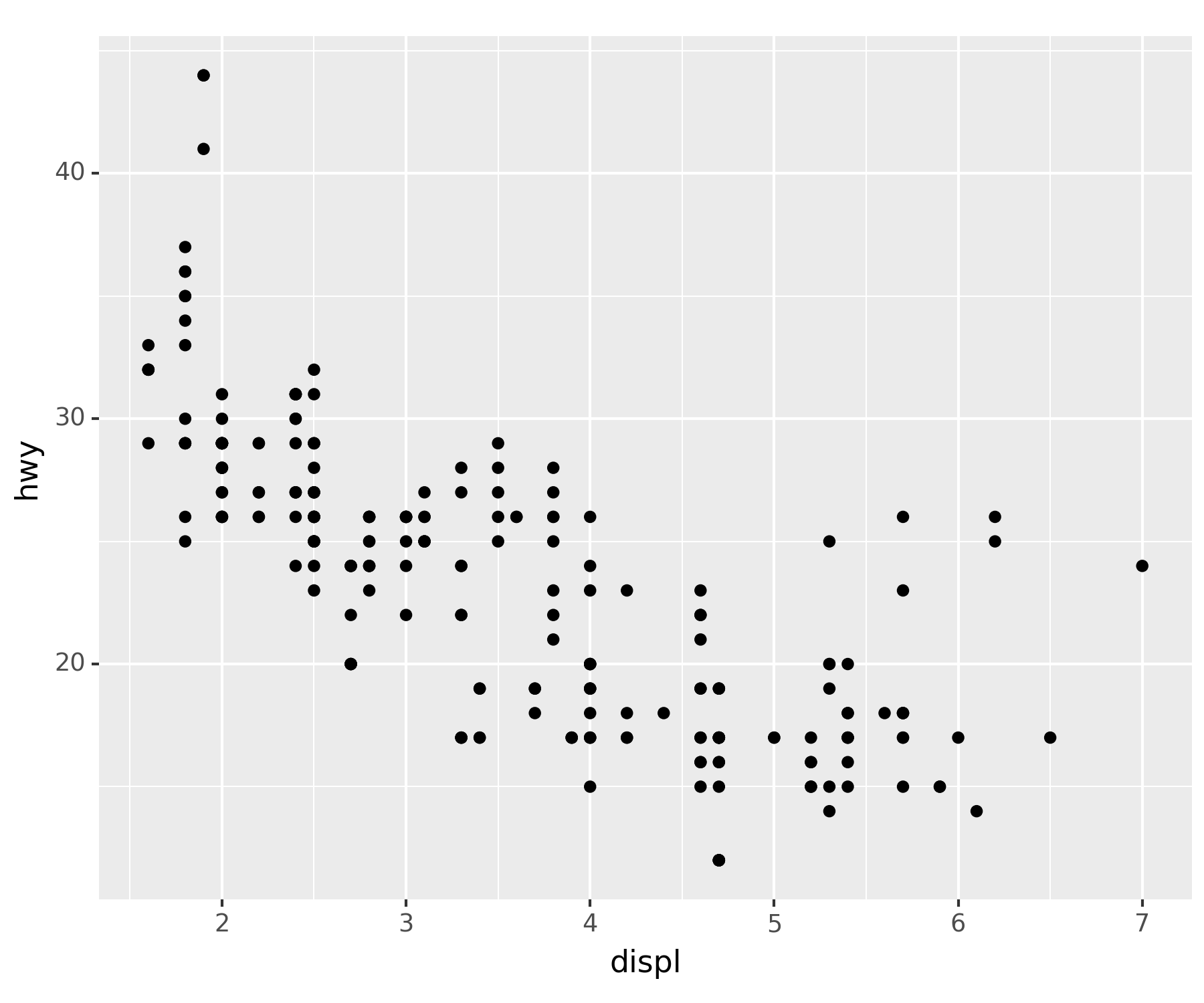

ggplot(data = df) + geom_point(mapping = aes(x = 'displ', y = 'hwy')) ## aes : dictionary와 유사하다고 생각하면 된다.

파라미터 생략

ggplot(df) + geom_point(aes(x = 'displ', y = 'hwy'))

### B. `rpy2` : 코랩 아닌 경우 실습 금지

- R에서도 거의 똑같은 문법으로 그릴 수 있음

#import rpy2
#%load_ext rpy2.ipython

#%%R
#library(tidyverse)
#df = mpg
#ggplot(df)+geom_point(aes(x=displ,y=hwy))

4. mpg의 시각화 : 3차원

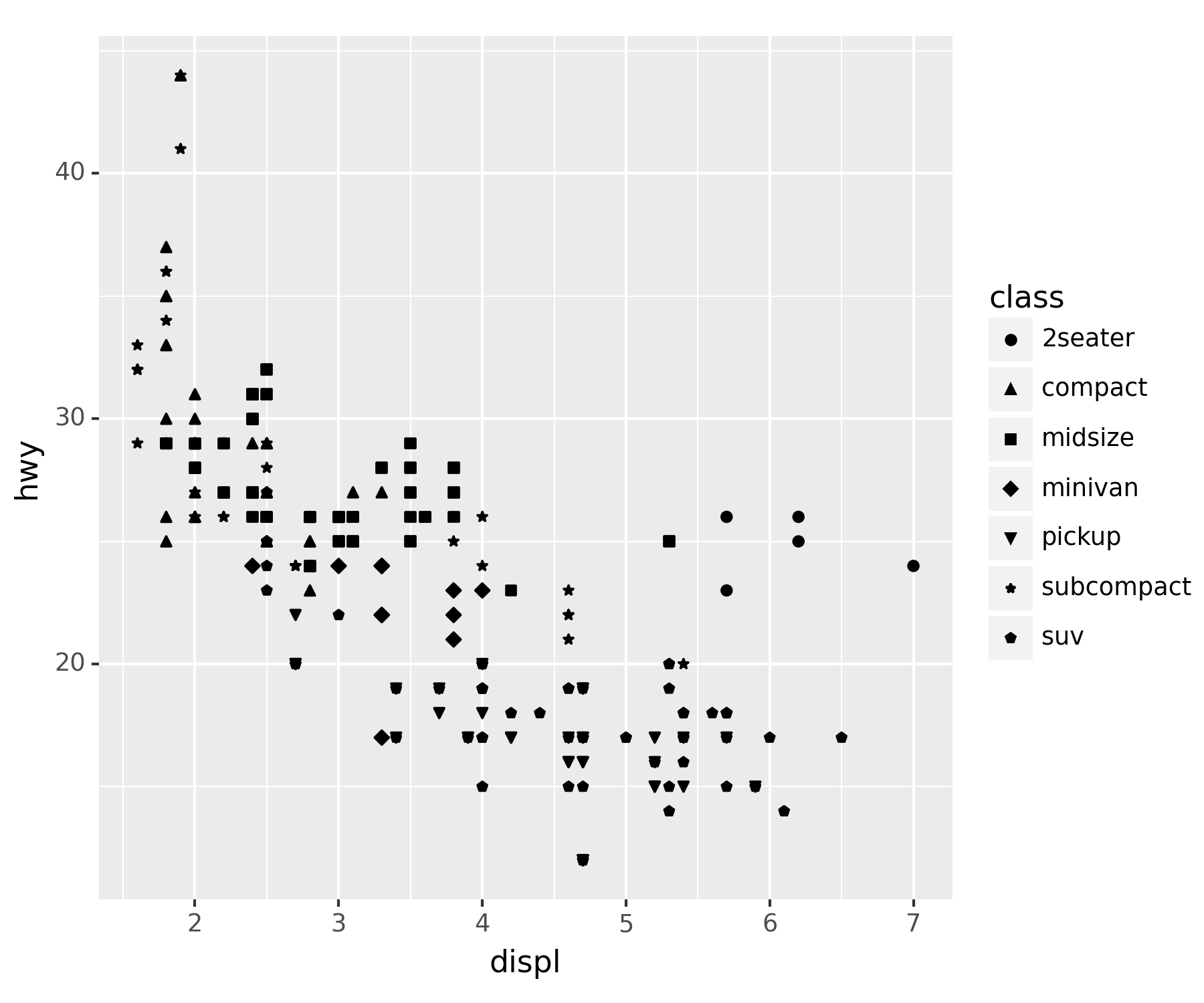

A. `x=displ`, `y=hwy`, `shape=class`

set(df['class'])  ## 중복되지 않은 값이 어느 것이 있는 지 산출
## df['class'].unique() : 이건 array로 산출된다. 동일한 코드

{'2seater', 'compact', 'midsize', 'minivan', 'pickup', 'subcompact', 'suv'}

ggplot(df) + geom_point(aes(x = 'displ', y = 'hwy', shape = 'class'))   ## class를 shape로 구분 > 불편함

### B. `x=displ`, `y=hwy`, `color=class`

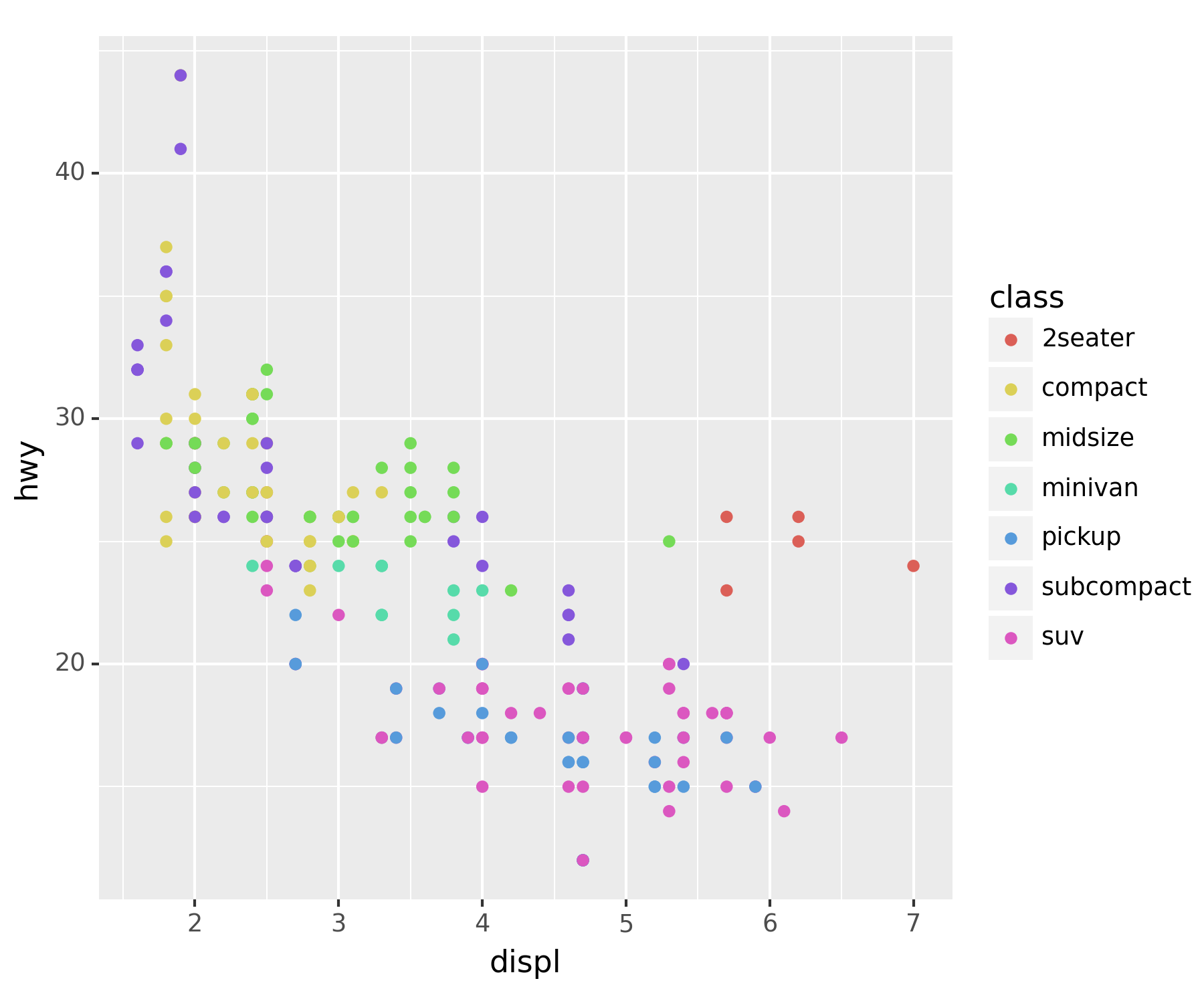

ggplot(df) + geom_point(aes(x = 'displ', y = 'hwy', color = 'class'))

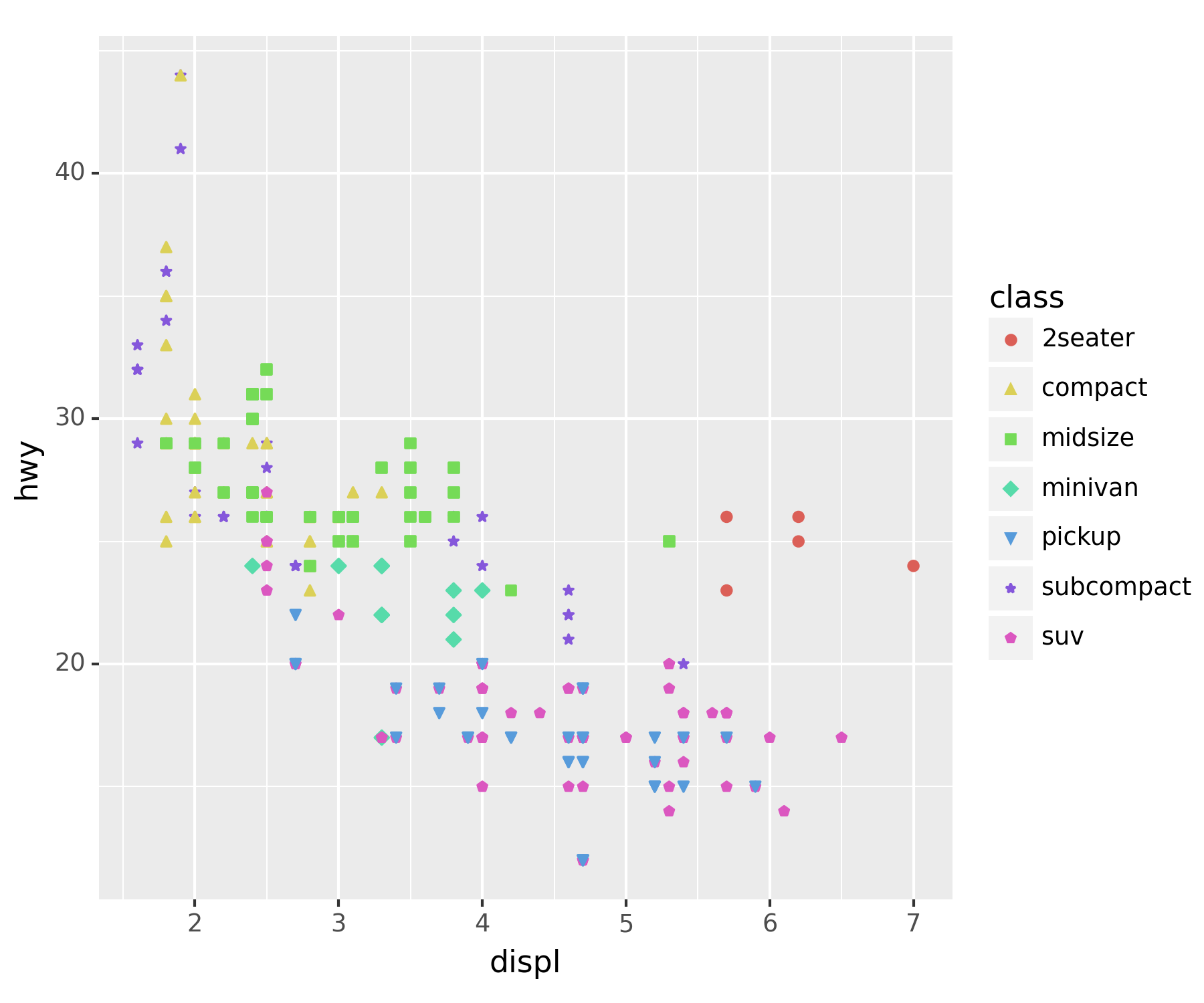

모양까지 class별로 달랐으면 좋겠다.

ggplot(df) + geom_point(aes(x = 'displ', y = 'hwy', color = 'class', shape = 'class'))

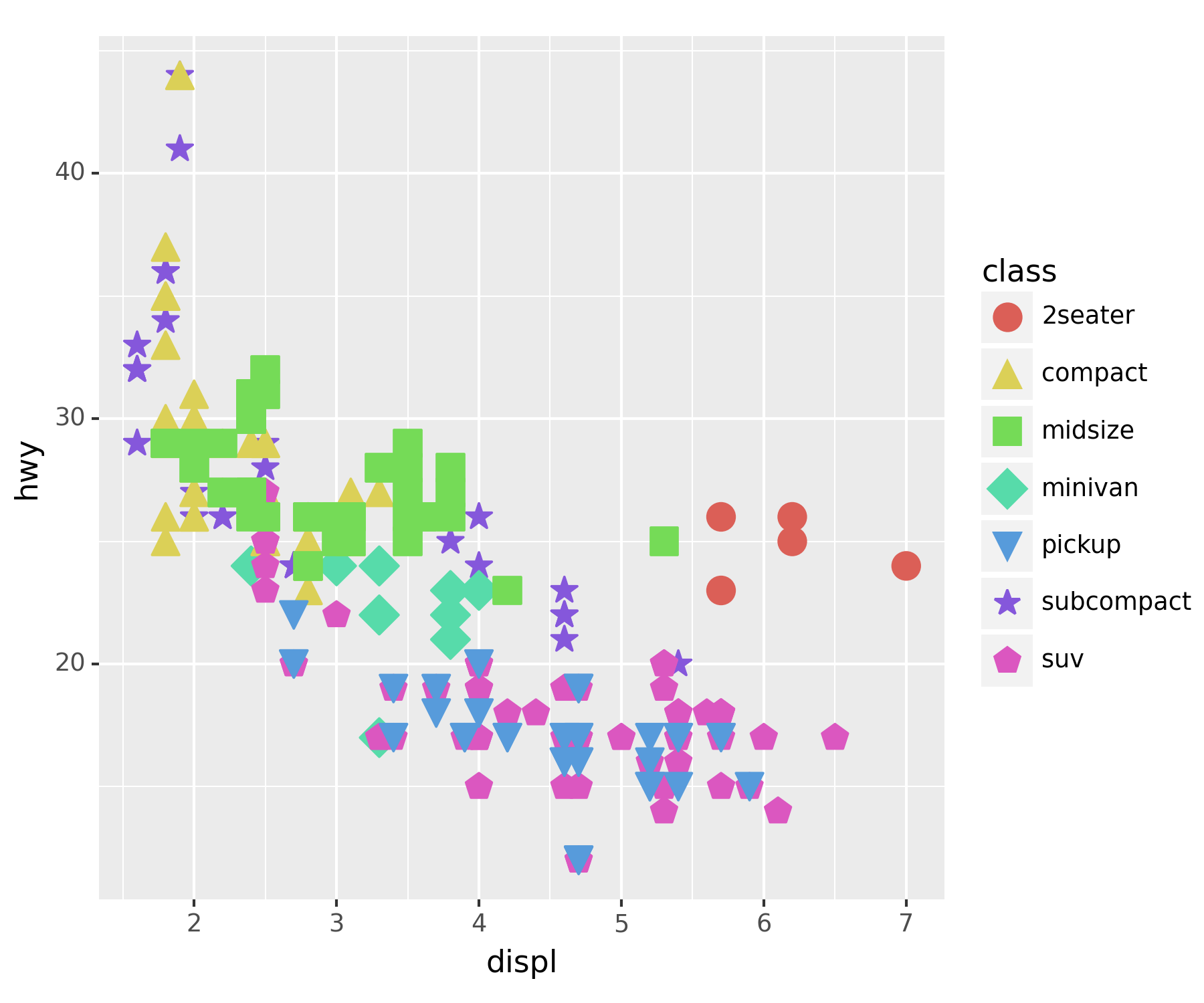

전체적으로 포인트의 사이즈를 키우고 싶다.

ggplot(df) + geom_point(aes(x = 'displ', y = 'hwy', color = 'class', shape = 'class'), size = 5)  ## 외부 파라미터

너무 커서 겹치니까 투명도 조정

ggplot(df) + geom_point(aes(x = 'displ', y = 'hwy', color = 'class', shape = 'class'), size = 5, alpha = 0.5)

geom_point()에서 내부 aes()에 넣은 값들은 값들을 구분하도록 되며, 외부에 입력된 값은 전체 개체들을 바꿔버린다.

5. mpg의 시각화 : 4차원, 5차원

set(df['drv'])  ## 4륜구동, 전륜구동(front), 후륜구동(r)

{'4', 'f', 'r'}

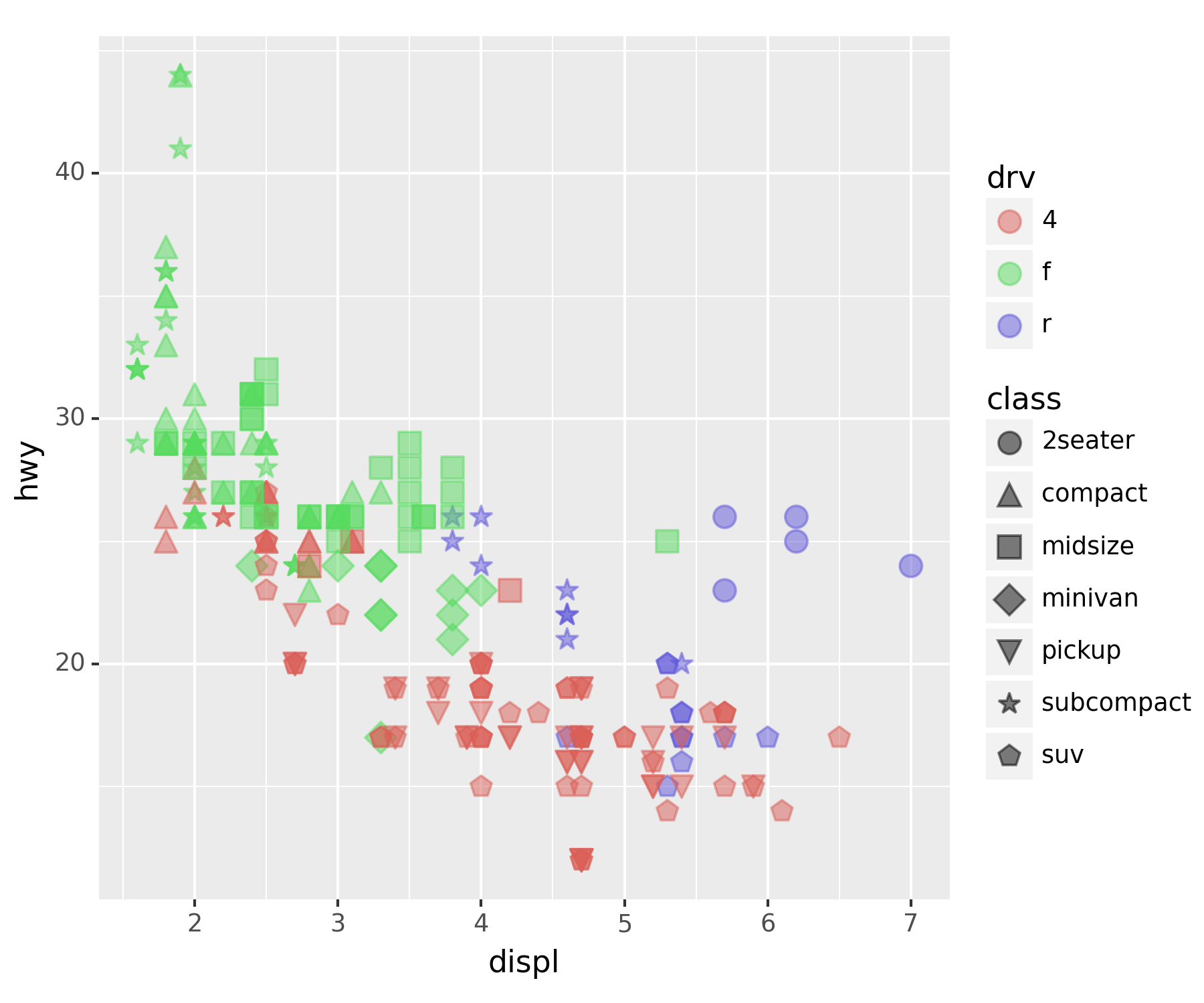

A. drive metiod에 더 중점

ggplot(df) + geom_point(aes(x = 'displ', y = 'hwy', color = 'drv', shape = 'class'), size = 4, alpha = 0.5)

4륜구동이 연비가 낮은 걸 확인할 수 있다.

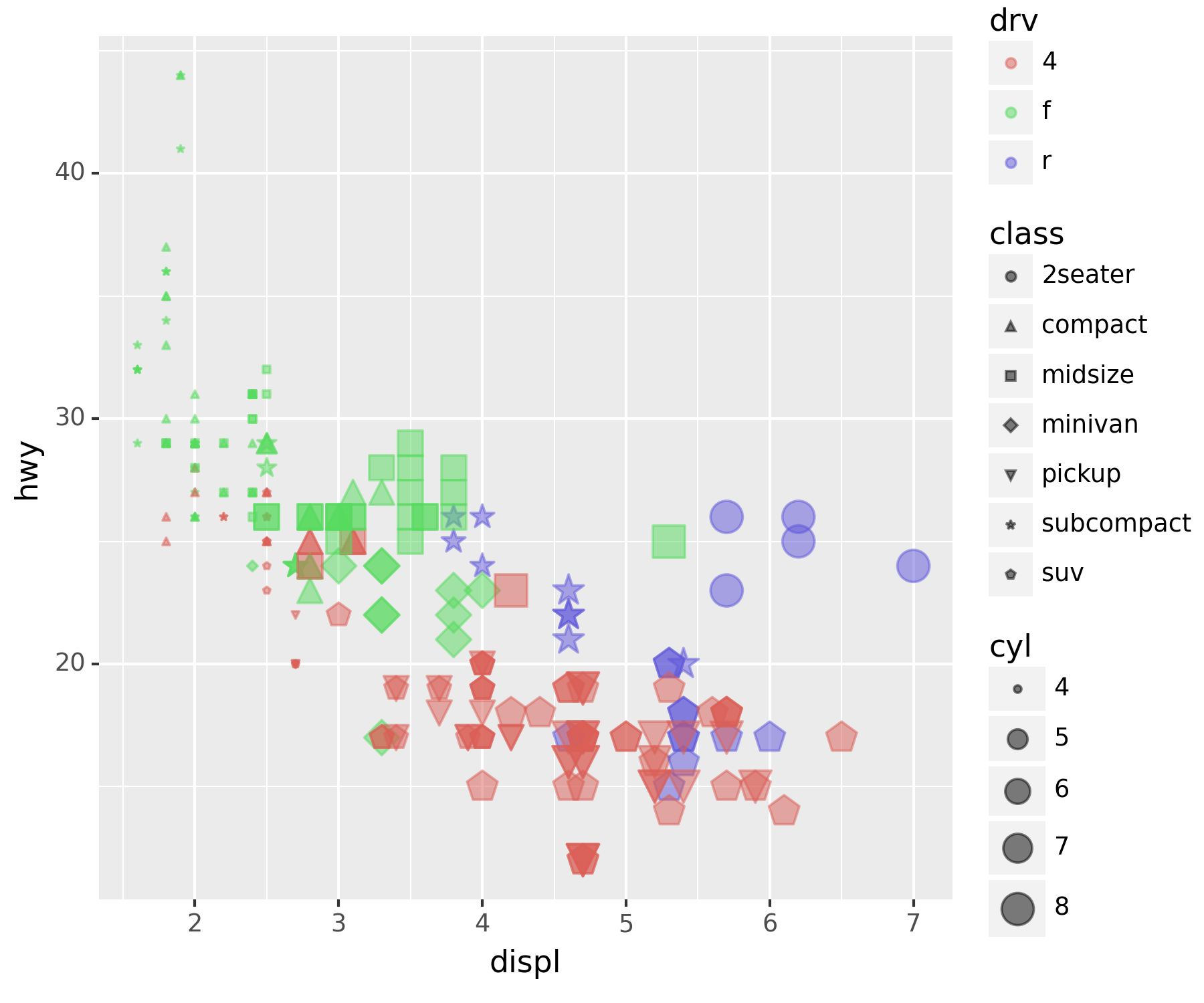

### B. 5차원 시각화

set(df['cyl'])  ## 실린더 수, 4,5,6,8

{4, 5, 6, 8}

ggplot(df) + geom_point(aes(x='displ',y='hwy',color='drv',shape='class', size = 'cyl'), alpha = 0.5)  ## 외부 파라미터에 size는 제거

여기까지가 기본적인 사용 방법이다.

6. 객체지향적 시각화

- ggplot의 정체는 뭐지?

type(ggplot)

type

class. 어떤 물체를 만들어내는 함수와 비슷. matplotlib에서의 plt.figure()와 유사하다고 보면 된다.

- 그럼 geom_point는 정체가 뭐지?

type(geom_point)  ## class, 생성함수.

plotnine.utils.Registry

geom은 그림, 그래프라고 보면 된다. ’fig.add_axes()후 추가된ax`에 그래프를 그리는 것과 유사

### A. `fig` + `geom_point` + `geom_smooth`

fig  = ggplot(df)
point = geom_point(aes(x = 'displ', y = 'hwy'))

point ## 아무것도 나오지 않음

<plotnine.geoms.geom_point.geom_point at 0x121c8015390>

fig + point

두 개체를 합치니 피규어에 그래프가 들어가버린 형태가 되었다.

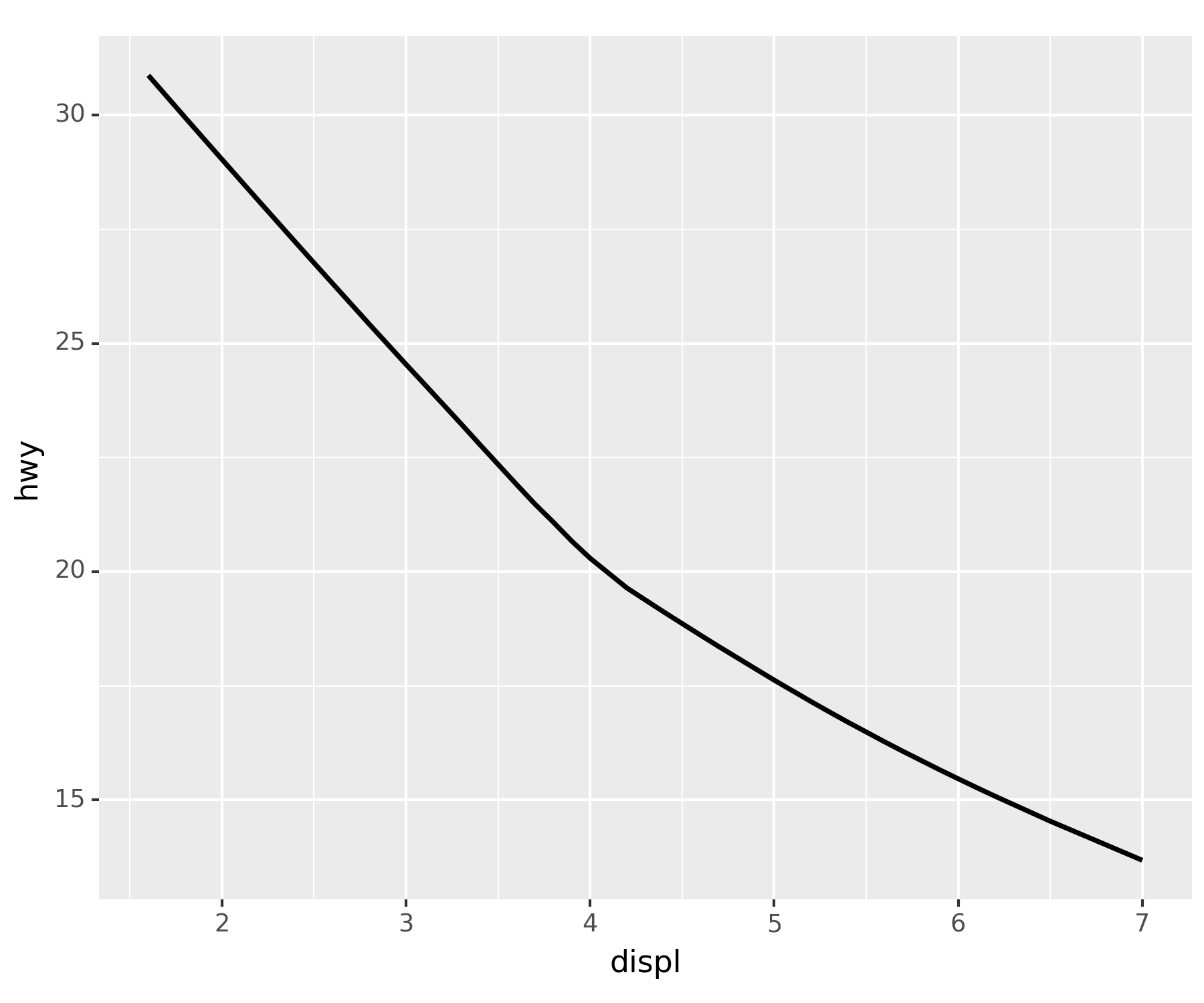

geom_smooth() | 산점도가 아닌 직선 그래프를 그려준다.

smooth = geom_smooth(aes(x = 'displ', y = 'hwy'))

fig + smooth  ## ggplot(df) + geom_smooth(aes(x = 'displ', y = 'hwy')), 추세선 산출

C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.

그럼 셋을 합쳐보면…

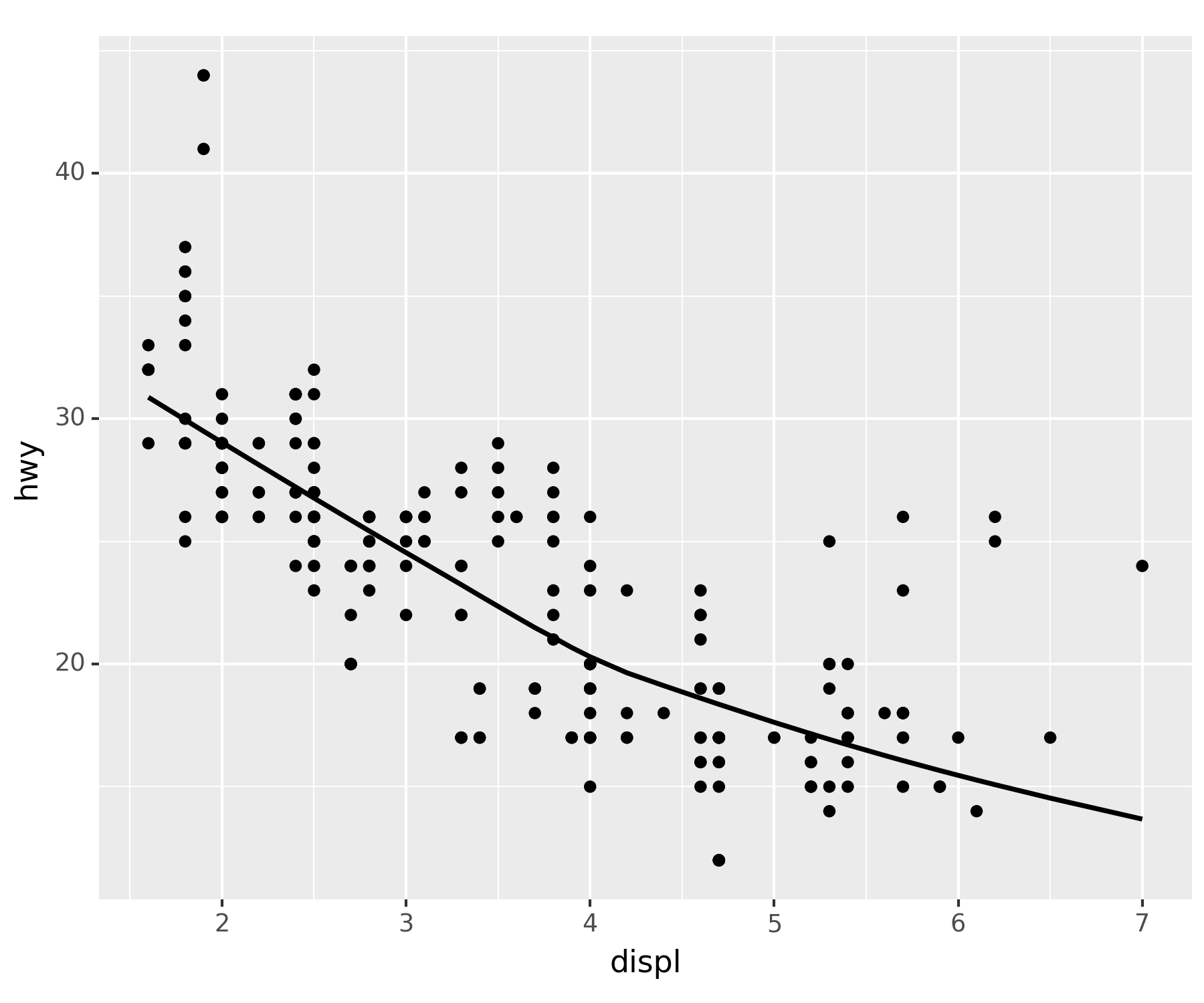

fig + point + smooth

C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.

ggplot(df) + geom_point(aes(x = 'displ', y = 'hwy')) + geom_smooth(aes(x = 'displ', y = 'hwy'))과 동일하다.

### B. 시각화 개선

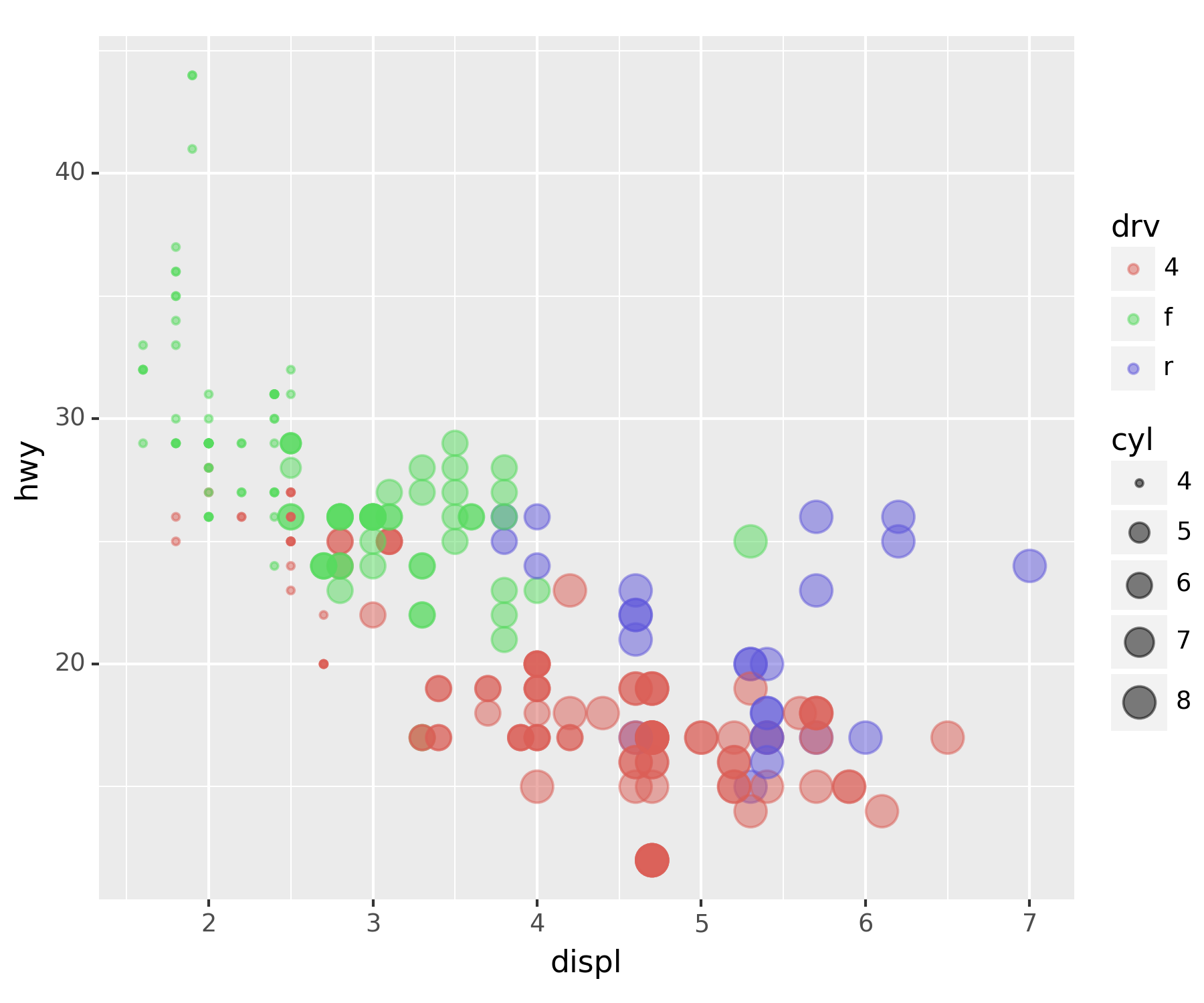

geom_point()를 개선

point_better = geom_point(aes(x='displ',y='hwy',color='drv',size='cyl'),alpha=0.5)  ## 색상과 크기로 구분

fig + point_better

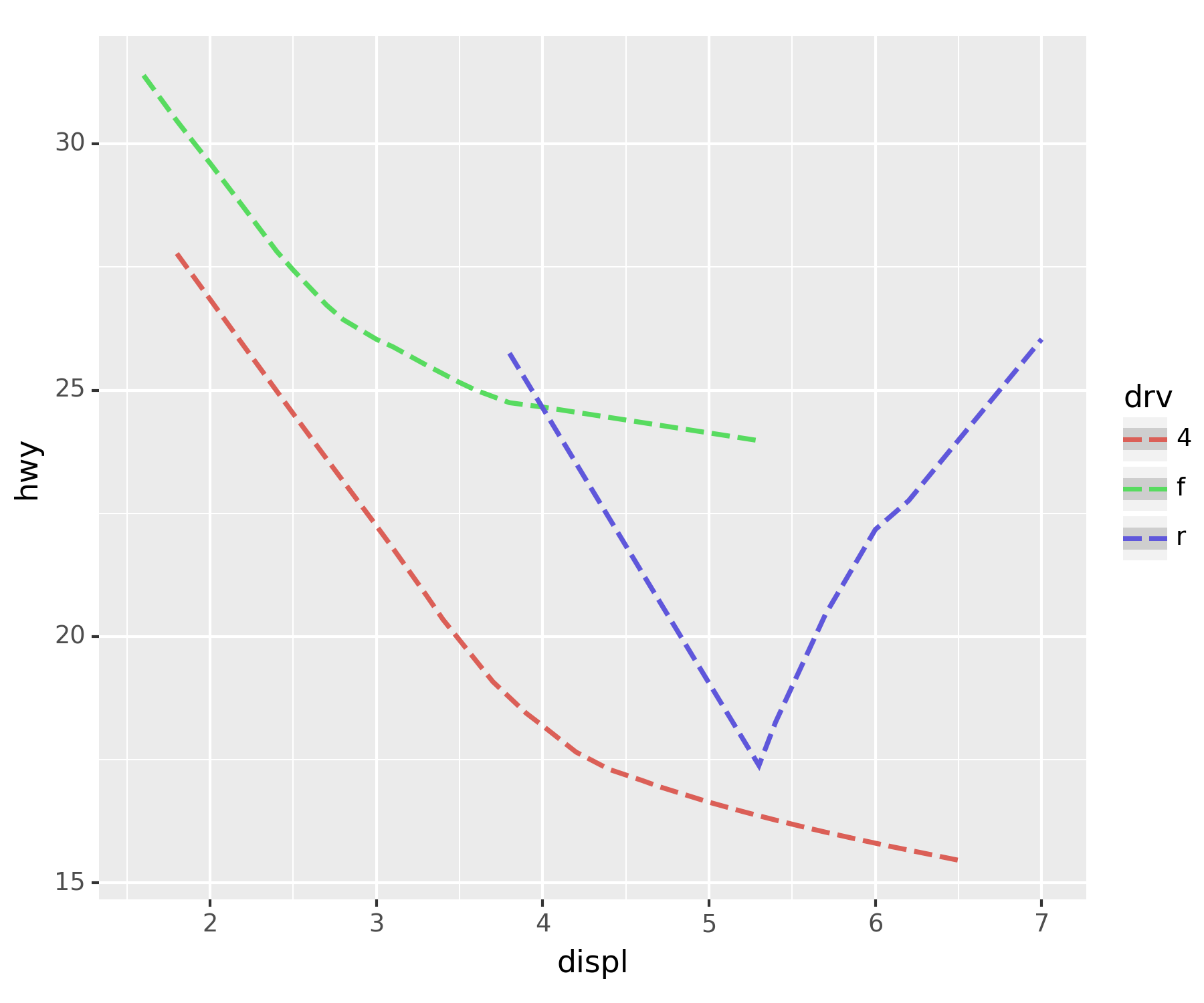

geom_smooth() 개선

smooth_better = geom_smooth(aes(x = 'displ',  y = 'hwy', color = 'drv'), linetype = 'dashed')  ## 차종별로 추세선

fig + smooth_better

C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.

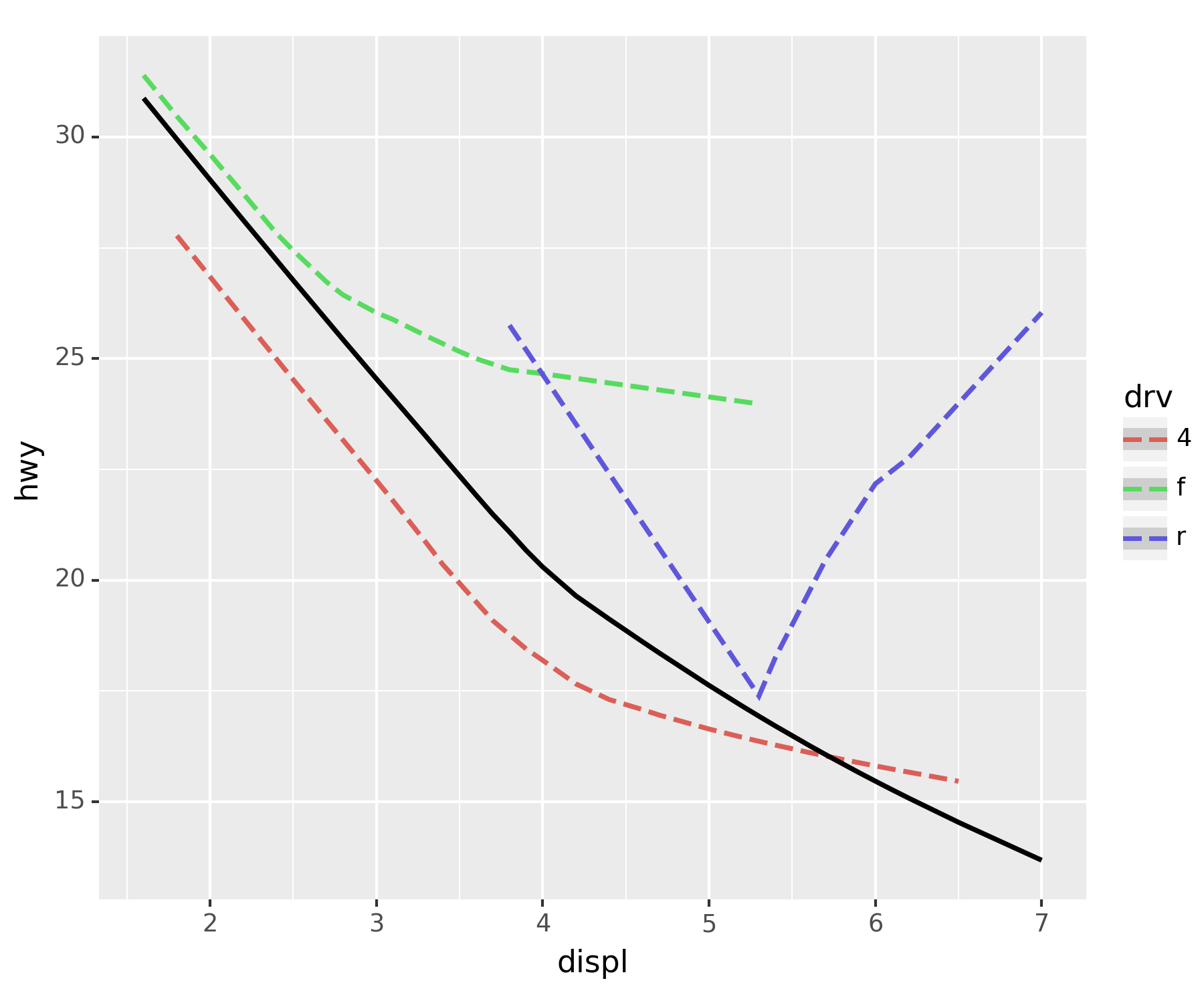

assemble

fig + smooth_better + smooth

C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.

### C. 다양한 조합

fig + point + smooth

C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.

fig + smooth_better + point_better

C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.

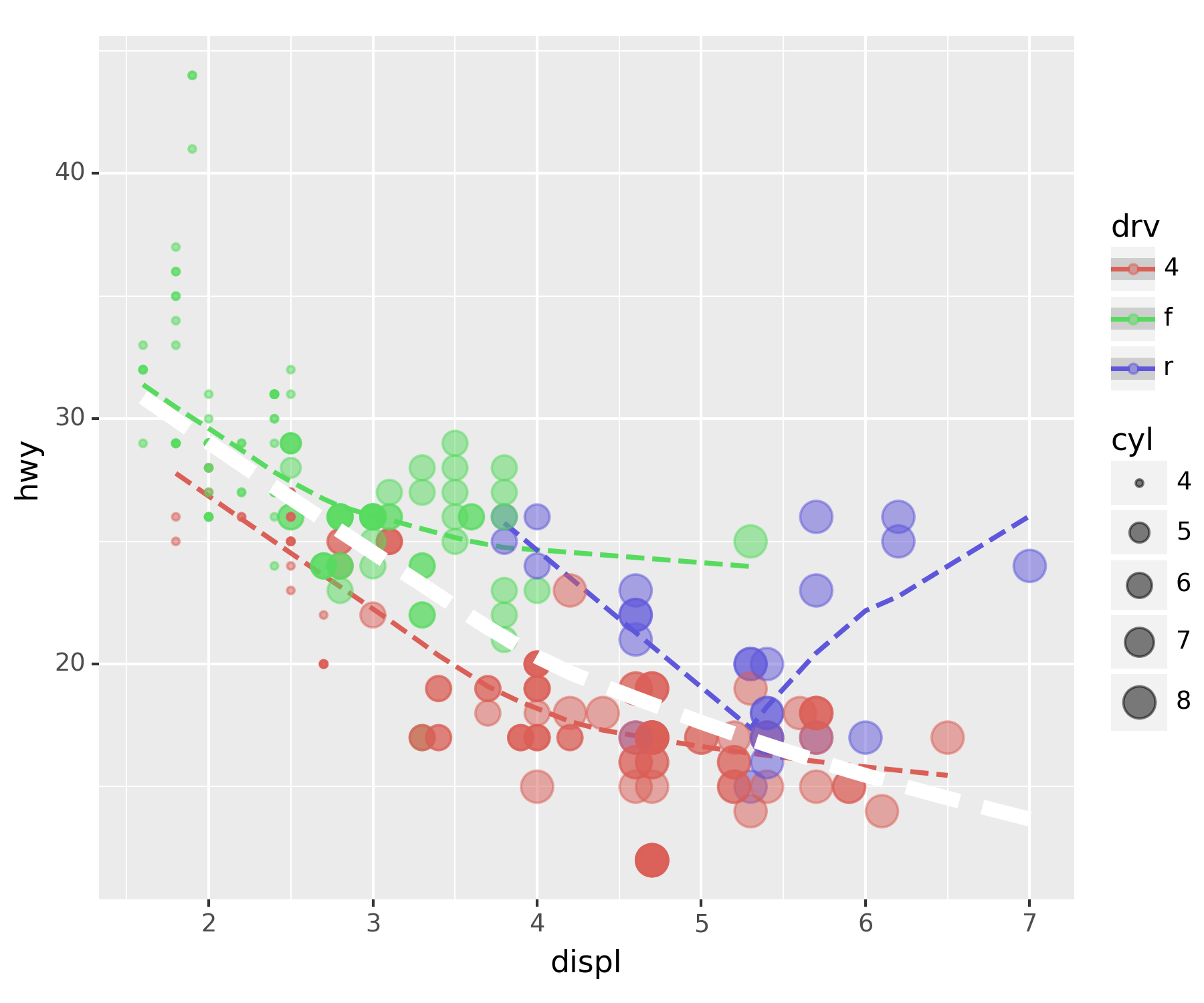

전체 추세선 추가

fig + smooth_better + point_better + geom_smooth(aes(x = 'displ', y = 'hwy'), color = 'white', linetype = 'dashed', size = 3)

C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.

7. 아이스크림을 많이 먹으면 걸리는 병 - 인과관계와 상관관계

### A. 교회의 수와 범죄, 아이스크림과 소아마비

	교회의 개수	범죄건수
전주	100	20
부산	1000	200
서울	5000	1000

결론(?) : 교회가 많을 수록 범죄도 많아진다???

배경없이 숫자만 비교할 경우, 상관관계를 인과관계로 착각할 수도 있다.

인구에 대한 인과를 착각

- 내용요약

여름 → 수영장 → 소아마비
여름 → 아이스크림
아이스크림과 소아마비는 상관관계가 높다. 따라서 아이스크림 성분 중에서 소아마비를 유발하는 유해물질이 있을 것이다(?)

다른 변인을 통제하고(인구가 동일한 지역), 비교하려는 대상만 차이를 부여해야 한다.

### B. 기상자료

- 기상자료 다운로드

temp=pd.read_csv('https://raw.githubusercontent.com/guebin/DV2022/master/posts/temp.csv').iloc[:,3].to_numpy()
## 판다스 데이터의 4번째 열만 가져와 numpy.array로 만든다.

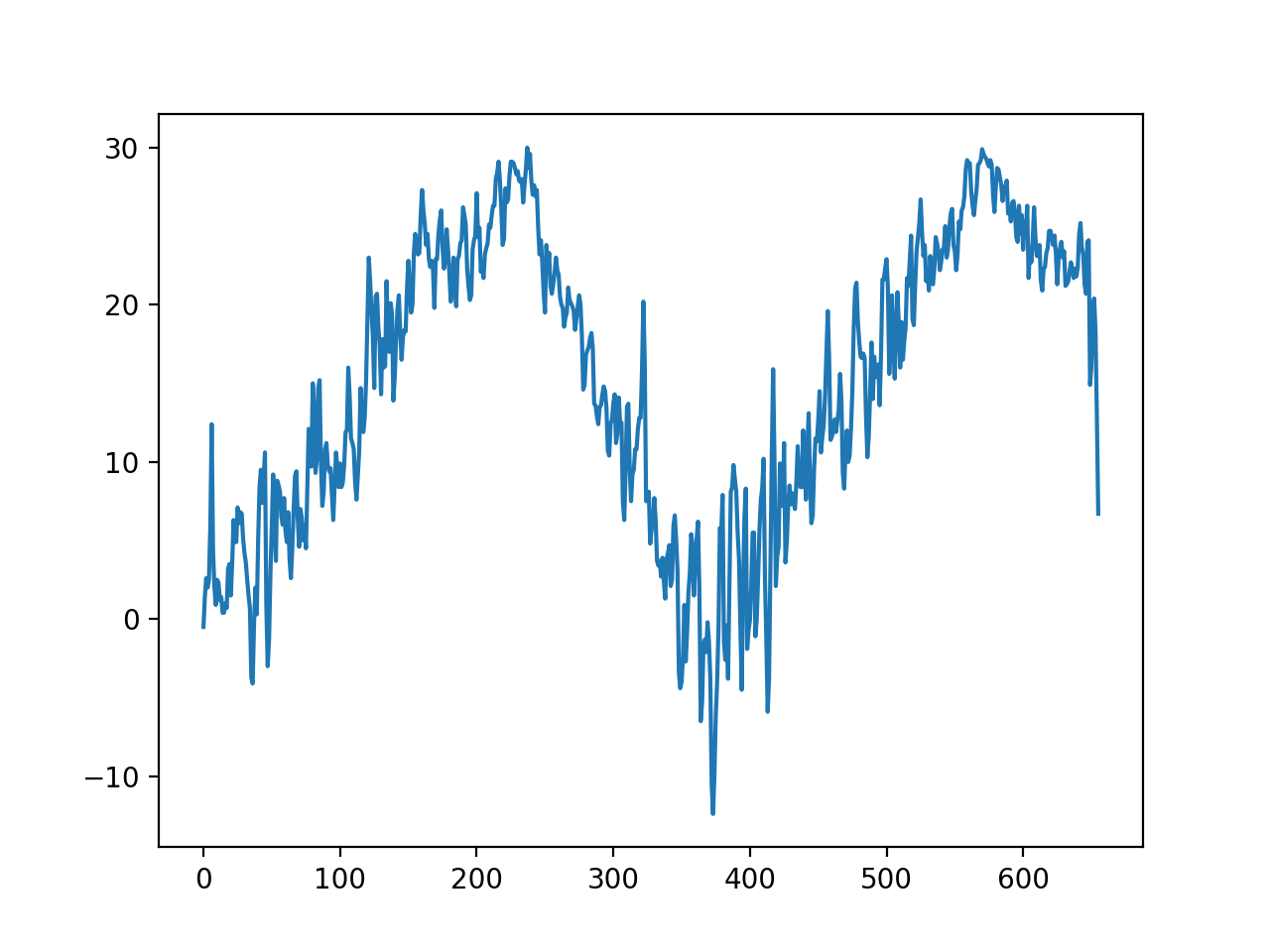

plt.plot(temp)    ## 이럴 때는 ggplot보다 matplotlib가 훨씬 편하다.
plt.show()

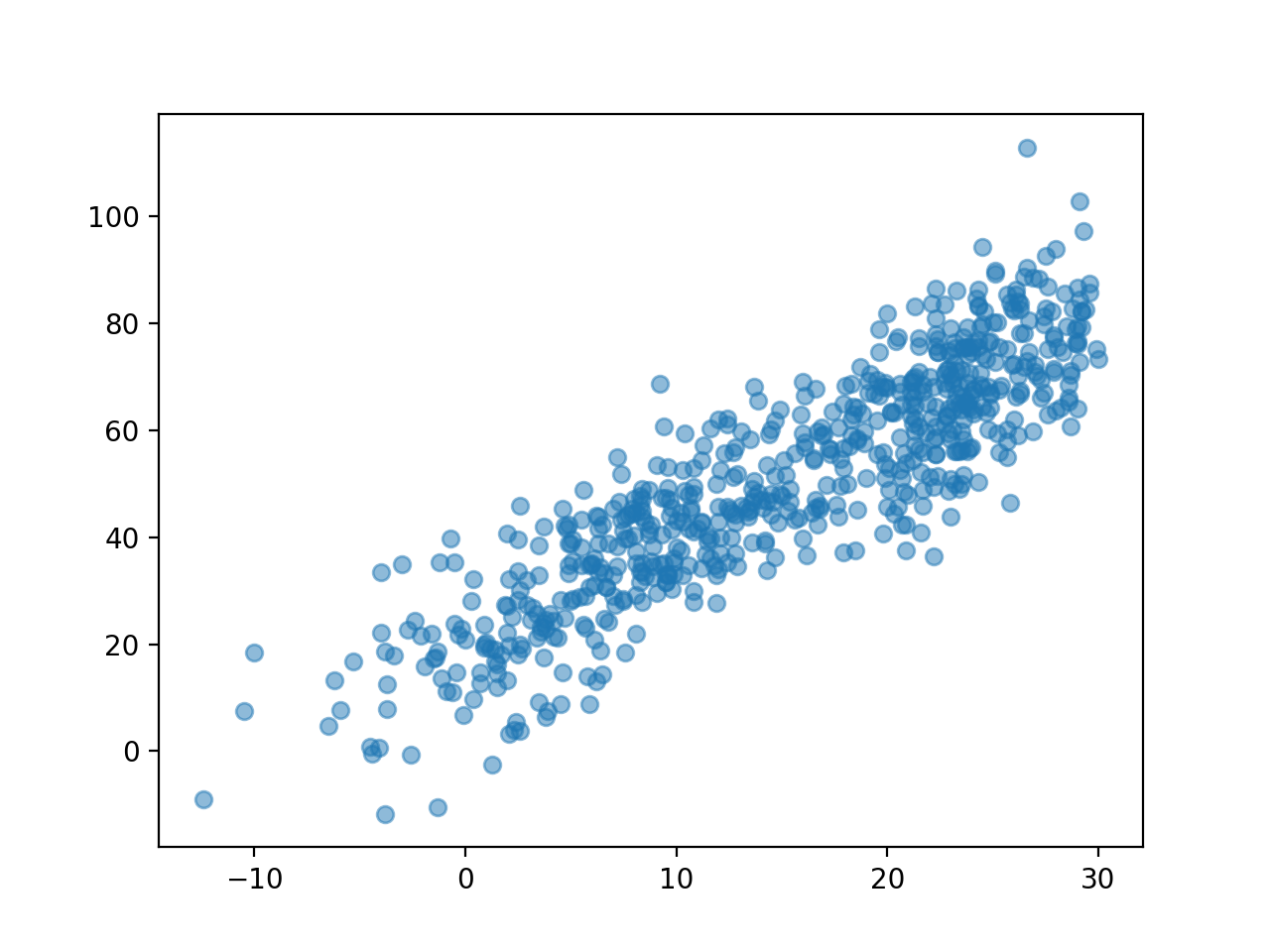

### C. 숨은 진짜 상황 1 : 온도 -> 아이스크림 판매량

-아래와 같은 관계를 가정하자. \[\text{아이스크림 판매량} = 20 + 2 \times \text{온도} + \text{오차}\]

np.random.seed(1)   ## 결과가 같도록 시드 설정
icecream = 20 + 2 * temp + np.random.randn(len(temp))*10  ## N(0, 10^2)
plt.plot(temp, icecream, 'o', alpha = 0.5)
plt.show()

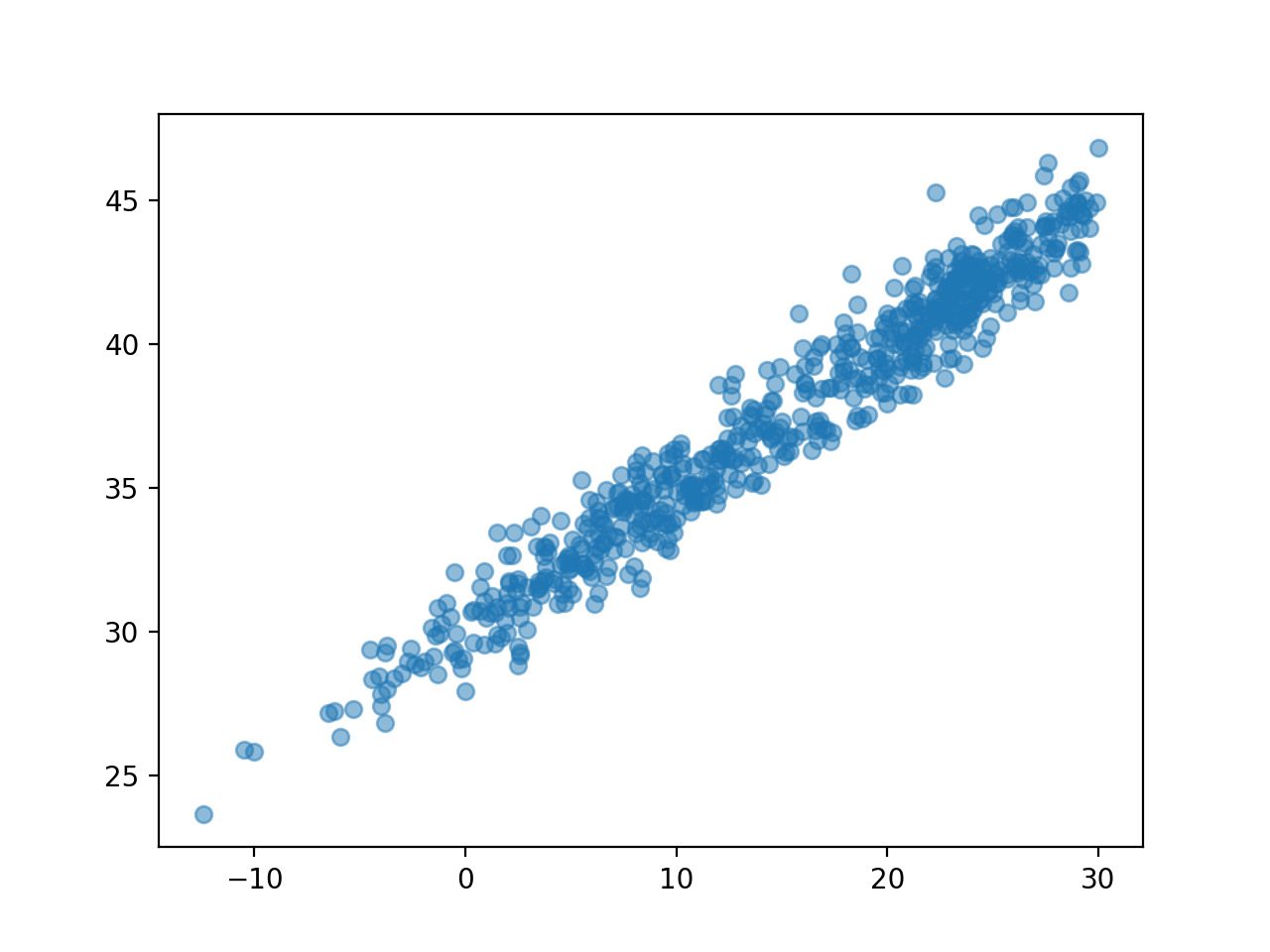

### D. 숨은 진짜 상황 2 : 온도 -> 소아마비 반응수치

- 아래와 같은 관계를 가정하자. \[\text{소아마비 반응수치} = 30 + 0.5 \times \text{온도} + \text{오차}\]

np.random.seed(2)

disease = 30 + 0.5 * temp + np.random.randn(len(temp))*1  ## N(0,1)
plt.plot(temp, disease, 'o', alpha = 0.5)
plt.show()

### E. 우리가 관측한 상황(온도는 은닉되어 있음)

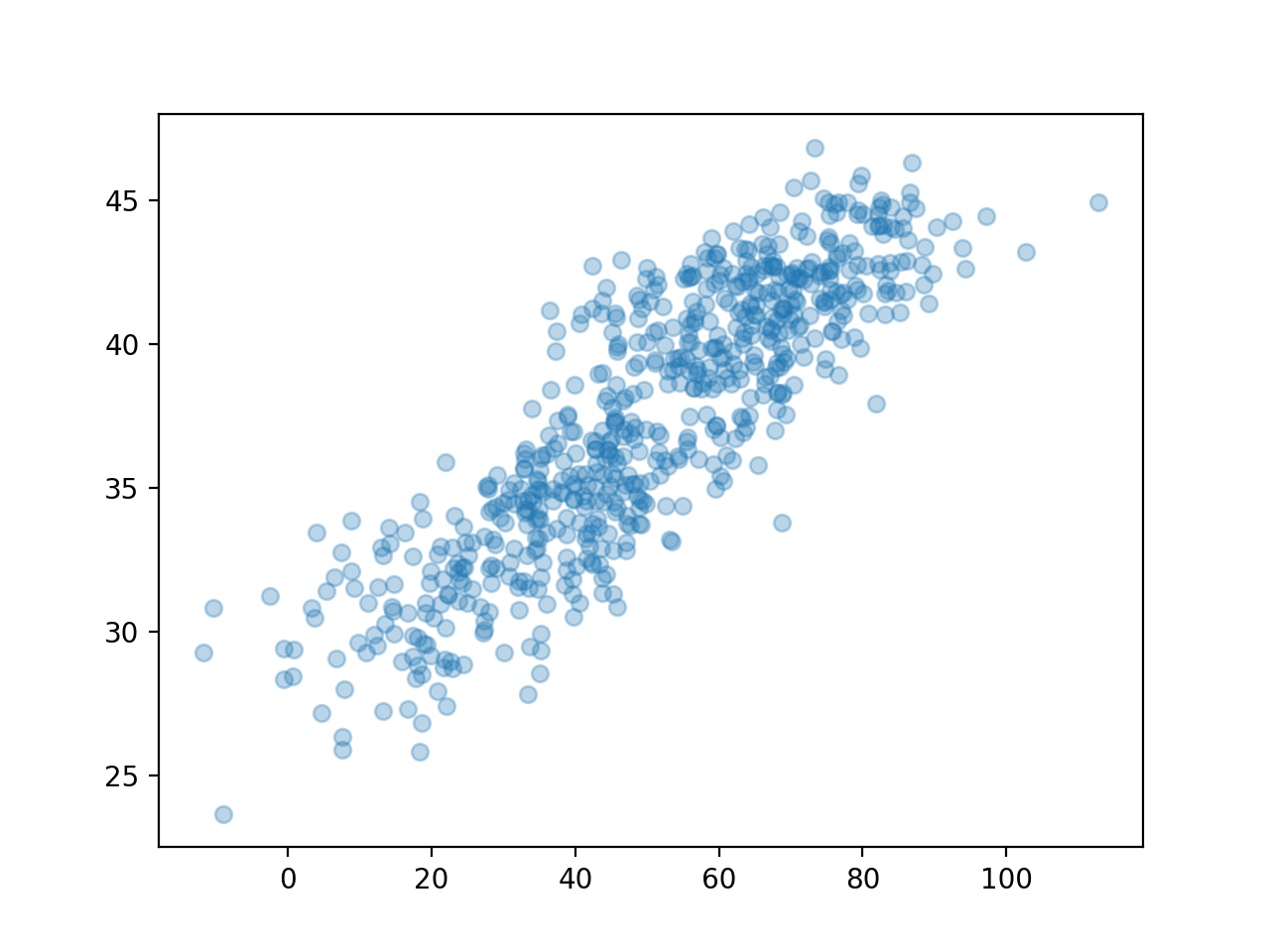

plt.plot(icecream, disease, 'o', alpha=0.3)
plt.show()

np.corrcoef(icecream,disease)

array([[1.        , 0.86298975],
       [0.86298975, 1.        ]])

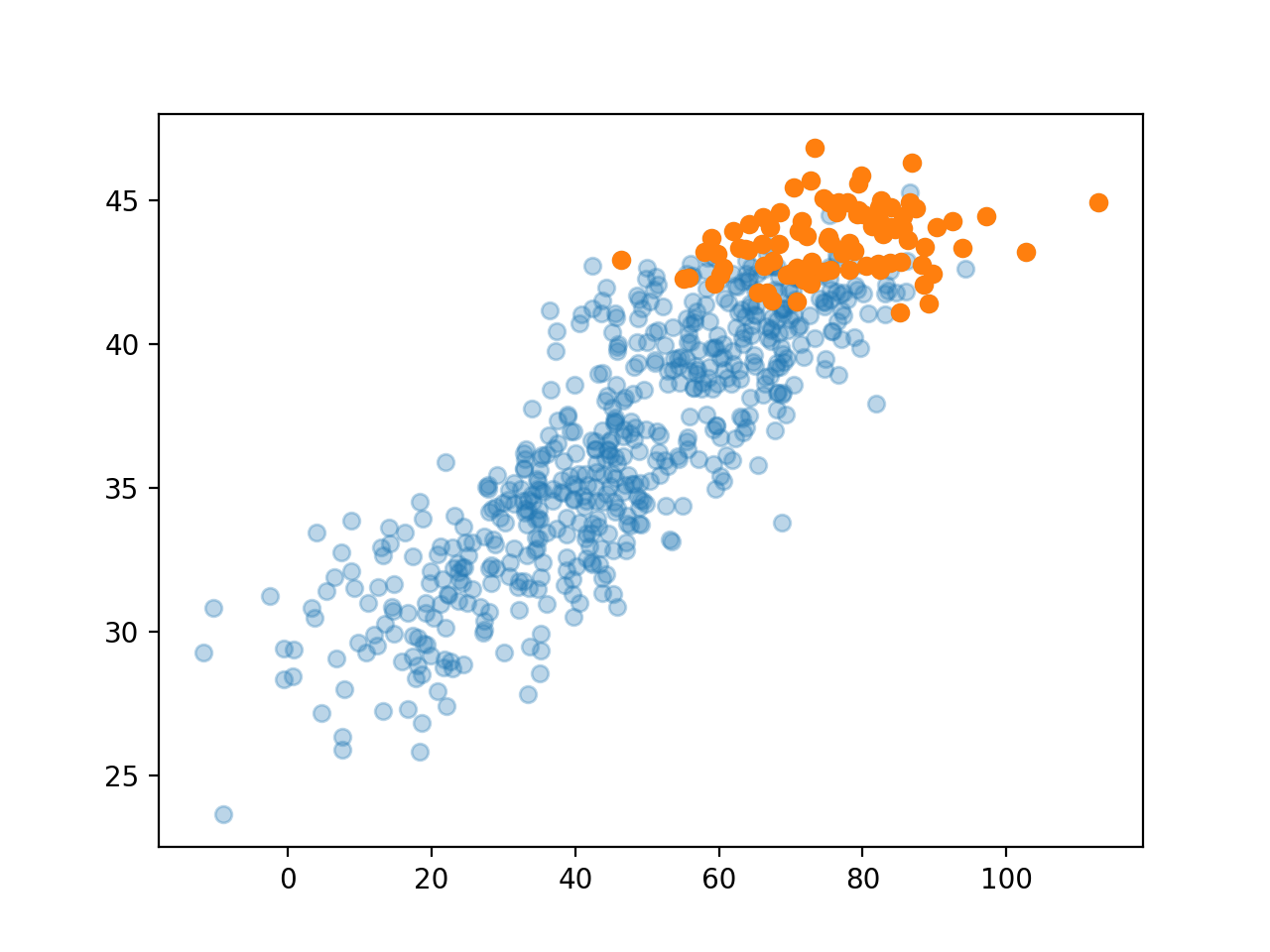

여름만 뽑아서 플랏한다면?

plt.plot(icecream,disease,'o',alpha=0.3)
plt.plot(icecream[temp>25], disease[temp>25],'o') ## 기온이 25도 이상, 즉, 여름(아마도)
plt.show()

### F. `ggplot`으로 온도구간을 세분화하여 시각화하자.

- 데이터를 데이터프레임으로

df = pd.DataFrame({'temp' : temp, 'ice' : icecream, 'dis' : disease})
df

	temp	ice	dis
0	-0.5	35.243454	29.333242
1	1.4	16.682436	30.643733
2	2.6	19.918282	29.163804
3	2.0	13.270314	32.640271
4	2.5	33.654076	29.456564
...	...	...	...
651	19.9	68.839992	39.633906
652	20.4	76.554679	38.920443
653	18.3	68.666079	39.882650
654	12.8	42.771364	36.613159
655	6.7	30.736731	34.902513

656 rows × 3 columns

- 구간별로 나눈 변수를 추가 : pd.cut(df, bins = int)

df.assign(temp_cut = pd.cut(df.temp, bins = 5))   ## 온도를 4구간으로 분할한다

	temp	ice	dis	temp_cut
0	-0.5	35.243454	29.333242	(-3.92, 4.56]
1	1.4	16.682436	30.643733	(-3.92, 4.56]
2	2.6	19.918282	29.163804	(-3.92, 4.56]
3	2.0	13.270314	32.640271	(-3.92, 4.56]
4	2.5	33.654076	29.456564	(-3.92, 4.56]
...	...	...	...	...
651	19.9	68.839992	39.633906	(13.04, 21.52]
652	20.4	76.554679	38.920443	(13.04, 21.52]
653	18.3	68.666079	39.882650	(13.04, 21.52]
654	12.8	42.771364	36.613159	(4.56, 13.04]
655	6.7	30.736731	34.902513	(4.56, 13.04]

656 rows × 4 columns

cut_df = df.assign(temp_cut = pd.cut(df.temp, bins = 7))

fig = ggplot(cut_df)
point = geom_point(aes(x = 'ice', y = 'dis', color = 'temp_cut'), alpha = 0.2)
smooth = geom_smooth(aes(x = 'ice', y = 'dis', color = 'temp_cut'), linetype = 'dashed')

fig + point + smooth

C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.

실제로 보니 상관관계가 없어보인다.

진짜 아이스크림을 먹고 배탈이 났다면?

np.random.seed(1)
icecream_sales = 30 + 2 * temp + np.random.randn(len(temp))*10

np.random.seed(2)
disease = 30 + 0 * temp + 0.15 * icecream + np.random.randn(len(temp))*1  ## temp, 온도가 미치는 영향을 제로로

df2 = pd.DataFrame({'temp' : temp, 'ice' : icecream_sales, 'dis' : disease})
df2.assign(temp_cut = pd.cut(df2.temp, bins = 7))

	temp	ice	dis	temp_cut
0	-0.5	45.243454	34.869760	(-6.343, -0.286]
1	1.4	26.682436	32.446099	(-0.286, 5.771]
2	2.6	29.918282	30.851546	(-0.286, 5.771]
3	2.0	23.270314	33.630818	(-0.286, 5.771]
4	2.5	43.654076	33.254676	(-0.286, 5.771]
...	...	...	...	...
651	19.9	78.839992	40.009905	(17.886, 23.943]
652	20.4	86.554679	40.203645	(17.886, 23.943]
653	18.3	78.666079	41.032562	(17.886, 23.943]
654	12.8	52.771364	36.628863	(11.829, 17.886]
655	6.7	40.736731	36.163023	(5.771, 11.829]

656 rows × 4 columns

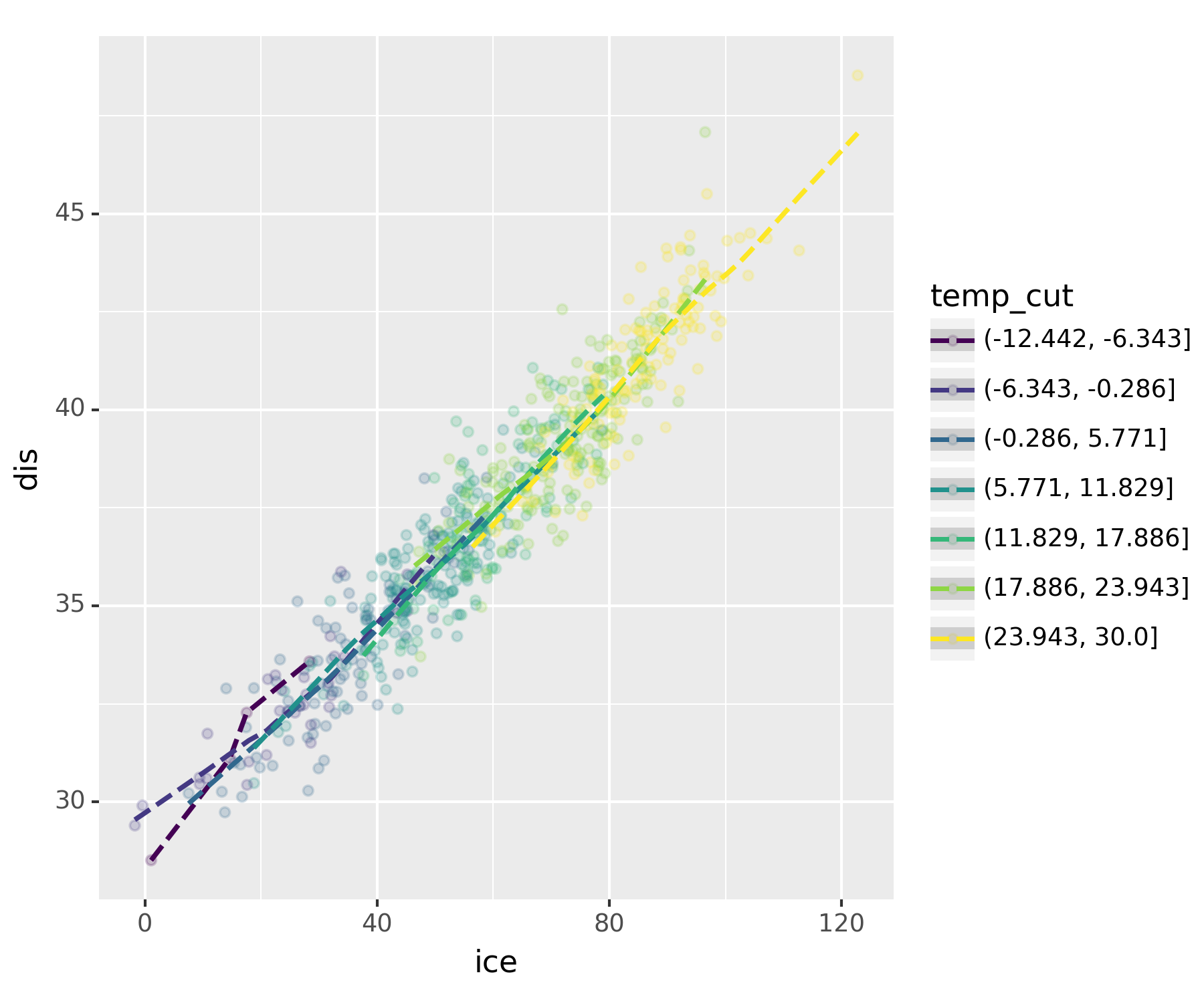

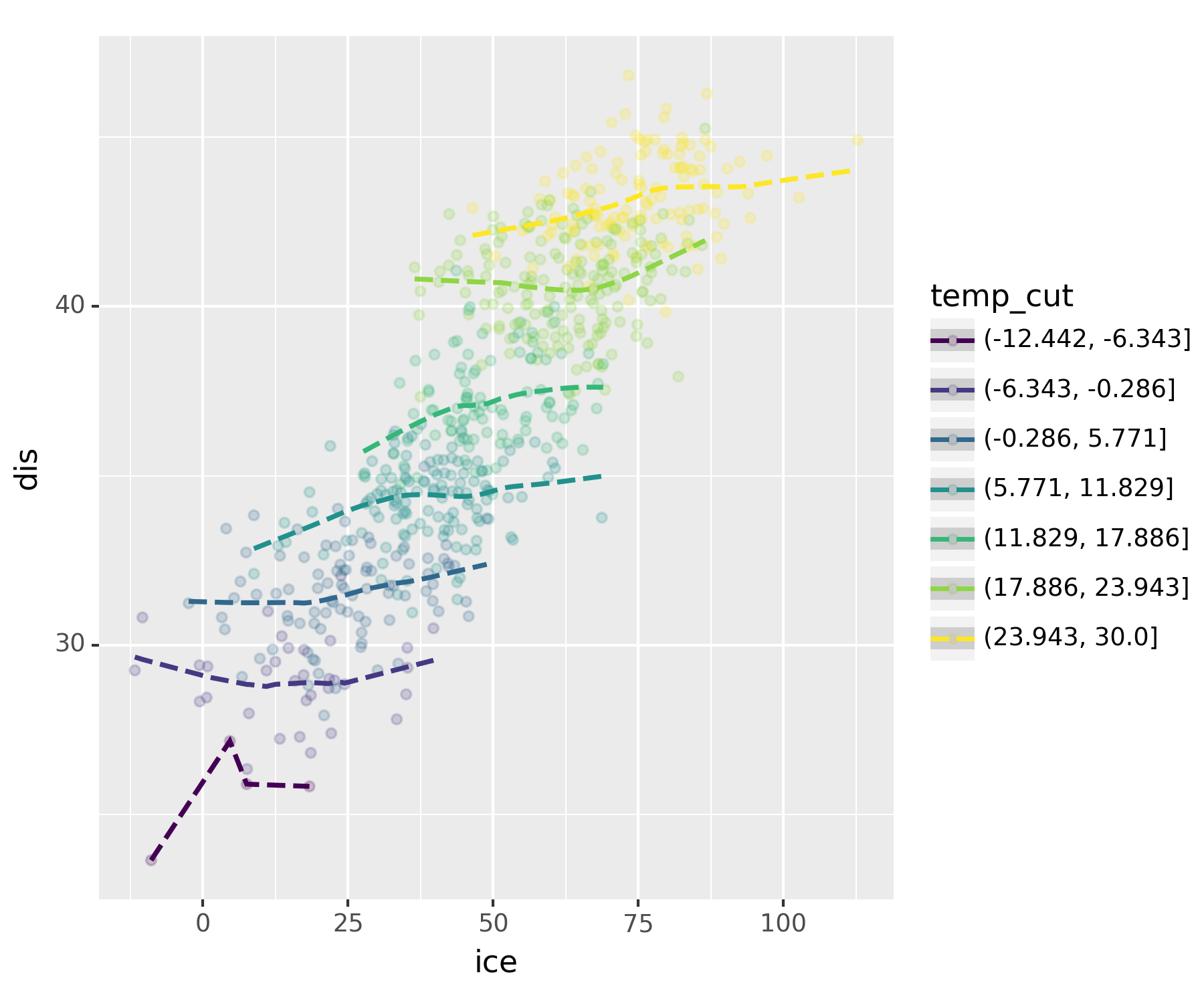

fig = ggplot(df2.assign(temp_cut = pd.cut(df2.temp,bins=7)))
point = geom_point(aes(x='ice',y='dis',color='temp_cut'),alpha=0.2)
smooth = geom_smooth(aes(x='ice',y='dis',color='temp_cut'),linetype='dashed')
fig + point + smooth

C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.
C:\Users\hollyriver\anaconda3\envs\py\lib\site-packages\plotnine\stats\smoothers.py:330: PlotnineWarning: Confidence intervals are not yet implemented for lowess smoothings.

무친 인과관계

8. 결론

아이스크림 먹어도 소아마비 안걸려!

온도라는 흑막(은닉변수)을 잘 찾았고, 결과적으로 온도 -> 아이스크림 판매량 & 소아마비라는 합리적인 진리를 얻을 수 있었다.

고려할 흑막이 온도뿐이라는 보장이 있나?

이론적으로는 모든 은닉변수들을 통제하였을 경우에도 corr(X,Y)의 절댓값이 1에 가깝다면 그때는 인과성이 있음이라고 주장할 수 있다.(이 경우에도 둘 중 어느것이 원인인지 파악하는 것은 불가)
즉, 모든 은닉변수를 제거하면 상관성 = 인과성이다.

모든 흑막을 제거하는 건 사실상 불가능하지 않나?

실험계획을 잘 하면 흑막을 제거한 효과가 있음(무작위 추출 등)
인과추론 : 실험계획이 사실상 불가능한 경우가 있음 -> 모인 데이터에서 최대한 흑막2ㆍ3ㆍ4ㆍㆍㆍ등이 비슷한 그룹끼리 “매칭”을 시킨 뒤, 그룹간 corr을 구하여 규명한다!

데이터의 수가 방대해지면서 가능해졌다.
