파이썬을 이용하여 간단한 그래프를 그려보고, 이미지를 이퀼라이징하는 방법을 알아보도록 하자.

해당 포스트는 전북대학교 통계학과 최규빈 교수님의 강의내용을 토대로 재구성되었음을 알립니다.

1. 사전작업

라이브러리 import

import pandas as pd
import numpy as np
import seaborn as sns
import matplotlib.pyplot as plt

##--------이퀼라이징을 위한 라이브러리--------
#!pip install opencv-python
import cv2

##--------parameter 설정--------
import matplotlib
matplotlib.rcParams['figure.figsize'] = (3,2)
matplotlib.rcParams['figure.dpi'] = 150 ## 450 : 300

오늘 알아볼 함수들

plt.boxplot()      ## 박스플롯 생성
np.random.randn()  ## 정규분포 하 확률변수 추출(default : 표준정규분포에서 1개 추출)
np.random.seed()   ## 시드 생성
plt.hist()         ## 히스토그램 생성
cv2.imread()       ## 이미지를 행렬로 읽어들임
plt.imshow()       ## 행렬로 저장된 이미지를 시각화
cv2.equalizeHist() ## 히스토그램 이퀼라이징

!wget link         ## 파일 다운로드(리눅스)

2. 플롯

A. Boxplot

전북고등학교에는 10명의 학생이 있는 두 개의 학급이 있고, 각 학생들이 받은 점수는 아래와 같다.

y1 = [75,75,76,76,77,77,78,79,79,98]
y2 = [76,76,77,77,78,78,79,80,80,81]

y1_frame = pd.DataFrame(y1)
y1_frame.describe()

	0
count	10.000000
mean	79.000000
std	6.831301
min	75.000000
25%	76.000000
50%	77.000000
75%	78.750000
max	98.000000

- 1반의 평균은 \(79\)

y2_frame = pd.DataFrame(y2)
y2_frame.describe()

	0
count	10.00000
mean	78.20000
std	1.75119
min	76.00000
25%	77.00000
50%	78.00000
75%	79.75000
max	81.00000

- 2반의 평균은 \(78.2\)이다.

그렇다면 1반(y1)과 2반(y2), 두 반을 지도하는 선생님 중 어떤 선생님이 우수할까?

아마도… : 평균을 중심으로 분석할 시 y1이 더 잘 지도했다고 판단할 수 있다.

반론 : 평균은 A반이 더 높으나, 편차또한 더 크다. 고득점을 받는 한 학생(outlier)을 제외하면 전체적으로 B반 학생들이 시험을 더 잘 보았다고 해석할 수 있다.

단순한 평균비교보다 학생들이 받은 점수의 분포를 비교하는 것이 중요.

따라서 그 분포를 알아보기 위해 Boxplot을 그려보자.

matplotlib로 boxplot 그리기

plt.boxplot(y1);  ## 세미콜론을 붙이면 결과값만 출력한다.

plt.boxplot(y2);

plt.boxplot([y1,y2]); ## 2차원의 리스트를 넣어 여러 개를 동시에 출력시킬 수도 있다.

##np.array([y1, y2]).shape ## > (2, 10)

위처럼 하나의 outlier를 배제한다면, 나머지의 분포는 2반이 더 높게 위치함을 알 수 있다.

박스플롯의 장점 : 단순히 평균만 제공하는 것보다 데이터를 파악하고 직관을 얻기에 유용하다.
박스플롯이 이용되는 범위 : 초기 자료 분포를 파악하기 용이, 두 개 이상의 방법을 비교

B. Histogram

- 중심경향치(평균, 중앙값)만 가지고 집단을 비교할 순 없다.

이전의 자료도 결과론적으로 중앙값이 더 타당해 보이나, 이것을 근거로 B반이 공부를 더 잘했다는 주장도 비합리적이다.

단순 평균비교로 이러한 질문에 답을 하기 어려움.
박스플롯으로 전체분포를 파악해도 어떤 반이 공부를 더 잘한다는 기준을 잡기 애매함.

But!

특수한 경우에는 두 반 중에 누가 더 공부를 잘하냐는 질문에 명확히 대답할 수 있다.

정규분포 전북고등학교 : 평균은 좋은 측정값인가?

np.random.seed(43052)
y1 = np.random.randn(10000)   ## random.randn, standard normal distribution
y2 = np.random.randn(10000) + 0.5

- 두 반의 성적은 모두 표준정규분포를 따르는데, 2반의 성적이 일괄적으로 0.5가 높은 상황

np.mean(y1), np.mean(y2)

(-0.011790879905079434, 0.4979147460611458)

plt.boxplot([y1,y2]);

분포의 모양이 거의 비슷한데, 중앙값(평균)이 2반이 더 높으므로 성적이 더 높다고 말할 수 있다. > 게다가 평균적으로 0.5점 정도 더 공부를 잘한다고 대답할 수 있다!

근데, 위와 같은 경우는 정규분포에서 뽑힌 랜덤샘플이라 분포의 모양이 같다고 하긴 했는데… 실제 데이터를 확인할 때는 박스플롯으로 하긴 어려워보인다.

따라서!

히스토그램을 그려 확인해보자

plt.hist(array, bins = int, range = list)

plt.hist([y1, y2], bins = 100);

둘의 분포는 비슷하지만, 2반(주황색)이 조금 더 높은 수준에서 자리함을 알 수 있다.

3. Equalization

히스토그램이나 이미지를 눈으로 보기 쉽도록 이퀼라이징해보자!

이미지 자료 다운로드

#!pip install wget
import wget

wget.download("https://upload.wikimedia.org/wikipedia/commons/0/08/Unequalized_Hawkes_Bay_NZ.jpg")
img = cv2.imread("Unequalized_Hawkes_Bay_NZ.jpg")

##--------리눅스 환경 충족 시--------
##!wget https://upload.wikimedia.org/wikipedia/commons/0/08/Unequalized_Hawkes_Bay_NZ.jpg
##img = cv2.imread('https://upload.wikimedia.org/wikipedia/commons/0/08/Unequalized_Hawkes_Bay_NZ.jpg')
##!rm Unequalized_Hawkes_Bay_NZ.jpg

## 파일을 들여오고 인식한 뒤 삭제하는 코드이다.

Requirement already satisfied: wget in c:\users\hollyriver\anaconda3\envs\ssk\lib\site-packages (3.2)
100% [............................................................................] 110895 / 110895

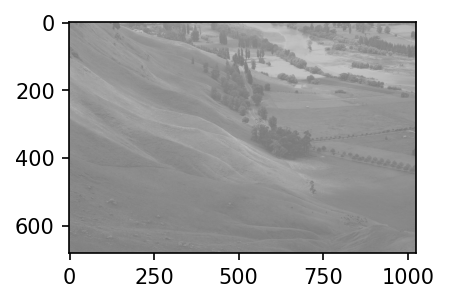

plt.imshow(img) ## image show

plt.imshow()를 통해서 이미지를 가져왔다!

근데, img는 어떤 값으로 저장된 걸까?

A. 사실 이미지는 숫자열이었다!

_img1 = np.array([0,30,90,120,150,180,210,240,255]).reshape(3,-1)  ## 3행 3열로 변경
_img1

array([[  0,  30,  90],
       [120, 150, 180],
       [210, 240, 255]])

plt.imshow(_img1, cmap = 'gray')
plt.colorbar()
plt.show()

_img2 = np.array([0,20,40,60,80,100,120,140,160]).reshape(3,3)
_img2

array([[  0,  20,  40],
       [ 60,  80, 100],
       [120, 140, 160]])

plt.imshow(_img2, cmap = 'gray', vmin = 0, vmax = 255)  ## vmin, vmax를 설정해주지 않으면 가장 큰 값이 max(white)가 된다
plt.colorbar()
plt.show()

255에 가까울 수록 하얀색, 0에 가까울 수록 검정색인 이미지로 변환된 것을 볼 수 있다. 숫자만으로 이뤄진 행렬이 이미지가 된 것이다!

크게, 더 크게 해보자!

_img3 = np.concatenate([_img1,_img2], axis = 1)  ## 열로 병합, default는 행으로 병합
_img3

array([[  0,  30,  90,   0,  20,  40],
       [120, 150, 180,  60,  80, 100],
       [210, 240, 255, 120, 140, 160]])

plt.imshow(_img3, cmap = 'gray')
plt.colorbar()
plt.show()

B. RGB값을 더한 그림 그리기

먼저, RGB값에 해당하는 수를 각각 array로 지정해주자.

r = np.array(
    [[255, 255, 255,  0,   0],
     [255, 255, 255,  0,   0],
     [255, 255, 255,  0,   0],
     [  0,   0,   0,  0,   0],
     [  0,   0,   0,  0,   0]]
)
g = np.array(
    [[  0,   0, 255, 255, 255],
     [  0,   0, 255, 255, 255],
     [  0,   0, 255, 255, 255],
     [  0,   0,   0,   0,   0],
     [  0,   0,   0,   0,   0]]
)
b = np.array(
    [[  0,   0,   0,   0,   0],
     [  0,   0,   0,   0,   0],
     [255, 255, 255, 255, 255],
     [255, 255, 255, 255, 255],
     [255, 255, 255, 255, 255]]
)
z = np.array(
    [[ 0,  0,  0,  0,  0],
     [ 0,  0,  0,  0,  0],
     [ 0,  0,  0,  0,  0],
     [ 0,  0,  0,  0,  0],
     [ 0,  0,  0,  0,  0]]
)

그리고 합쳐서 RGB값을 할당해준다.

red = np.stack([r,z,z], axis = -1)
green = np.stack([z,g,z], axis = -1)
blue = np.stack([z,z,b], axis = -1)

temp = np.stack([r,g,b], axis = -1);temp

array([[[255,   0,   0],
        [255,   0,   0],
        [255, 255,   0],
        [  0, 255,   0],
        [  0, 255,   0]],

       [[255,   0,   0],
        [255,   0,   0],
        [255, 255,   0],
        [  0, 255,   0],
        [  0, 255,   0]],

       [[255,   0, 255],
        [255,   0, 255],
        [255, 255, 255],
        [  0, 255, 255],
        [  0, 255, 255]],

       [[  0,   0, 255],
        [  0,   0, 255],
        [  0,   0, 255],
        [  0,   0, 255],
        [  0,   0, 255]],

       [[  0,   0, 255],
        [  0,   0, 255],
        [  0,   0, 255],
        [  0,   0, 255],
        [  0,   0, 255]]])

원소 하나 당 3개의 값이 할당된 것을 알 수 있다.

np.stack([], axis = -1) 크기가 동일한 행렬들의 각 원소들을 리스트화 하여 원소로 저장한다.

plt.imshow(red+green+blue)
plt.show()

R, G, B를 같은 비율로 섞으면 다시 흑백이미지가 된다.

arr2 = np.array([[10, 40], [80, 60]])
arr2

array([[10, 40],
       [80, 60]])

arr3 = np.stack([arr2, arr2, arr2], axis = -1)  ## rgb값이 각각 동일
plt.imshow(arr3)
plt.show()

img.shape ## 원소의 리스트 수가 3이라는 것으로 rgb가 포함되어 있음을 추측할 수 있음.

(683, 1024, 3)

C. 히스토그램 이퀼라이징

그래서 이퀼라이징은 뭐냐고!

img에서 추출해온 행렬로 아래와 같은 히스토그램을 만들어보자.

r = img[:, :, 0]  ## 첫 번째 원소
g = img[:, :, 1]  ## 두 번째 원소
b = img[:, :, 2]  ## 세 번째 원소

plt.hist(r.reshape(-1),bins=255, range=[0,255])
plt.show()

120~200 사이에 값이 몰려있음
120~200의 분포된 모양은 그대로 유지하면서 range를 0~255까지 늘린다면?

rr = cv2.equalizeHist(r)
gg = cv2.equalizeHist(g)
bb = cv2.equalizeHist(b)

cv2 라이브러리의 equalizeHist() 사용하면 행렬의 모든 원소들의 분포 정도를 고르게(0~255) 바꾼다.

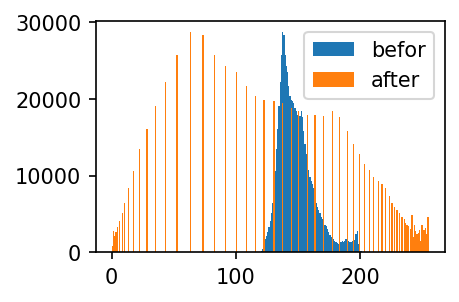

plt.hist(r.reshape(-1),bins=255, range=[0,255],label='befor');
plt.hist(rr.reshape(-1),bins=255,range=[0,255],label='after');  ## cv2.equalizeHist() 사용
plt.legend()
plt.show()

그렇다면 이것을 응용하여 위에서의 이미지를 이퀼라이징하면?

- 이퀼라이징된 각 원소들을 다시 이어붙여 하나의 이미지로 만들어본다.

img2 = np.stack([rr,gg,bb], axis = -1)  ## axis = -1 > z축(원소 내에서 확장)으로 추가
img2.shape

(683, 1024, 3)

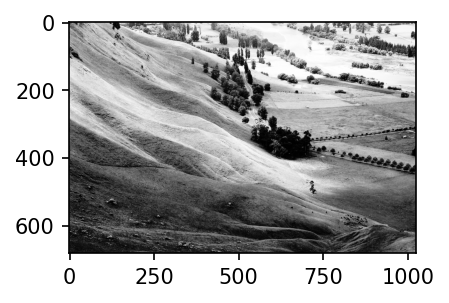

plt.imshow(img2)
plt.show()

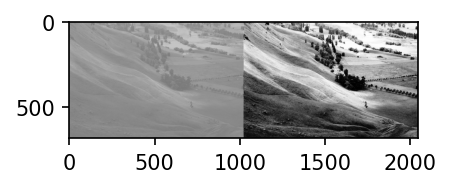

plt.imshow(np.concatenate([img,img2], axis = 1))
plt.show()

이렇게, 이미지를 조금 더 구별하기 쉽도록 바꿀 수 있다.
